中國粉體網訊  靜電卡盤又稱為靜電吸盤（ESC），在半導體設備中價值比較高的部件之一，是一種半導體工藝中的硅片夾持工具，利用靜電吸附原理來固定硅片。

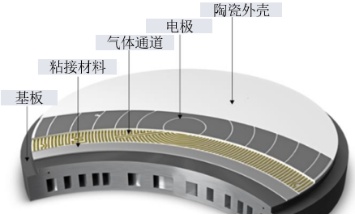

靜電卡盤結構示意圖

來源：Shinko官網，光大證券研究所

目前，靜電吸盤廣泛應用于集成電路制造工藝中，特別是刻蝕、PVD、CVD等核心工藝中。

靜電吸盤按照主體材質劃分，可分為氧化鋁陶瓷和氮化鋁陶瓷（一般應用于靜電吸盤、加熱器）兩大類。陶瓷材料具有良好的導熱性，耐磨性及高硬度，且對比金屬材料在電絕緣性方面有著先天的優勢。氧化鋁材料熱導率及相關機械性能均不及氮化鋁陶瓷，在半導體加工中，對硅片的溫度控制相當重要，如果無法保證硅片表面的均溫，則在對硅片的加工過程中將無法確保加工的均勻性，加工精度將受到極大的影響，因此行業內目前均以氮化鋁陶瓷作為靜電吸盤的最優制造材料。

作為離子注入、刻蝕等關鍵制程核心零部件之一，為滿足在高真空等離子體或特氣環境中起到對晶圓的夾持和溫度控制等作用的需要，需加入其他導電物質使得 ESC總體電阻率滿足功能性要求，還需在較低的燒結溫度下實現納米級陶瓷粉體快速致密化，靜電吸盤表面處理后還要達到0.01微米左右的涂層，才能制備出致密性高、晶體結構穩定、體電阻率分布均勻且符合靜電卡盤使用特性的專用陶瓷材料。因此，ESC的制造需要對材料的導熱性，耐磨性及硬度指標非常了解，對精密機加工和表面處理技術要求也很高。

從技術角度看，除所承載晶圓規格尺寸逐步增大之外，靜電卡盤的發展趨勢主要表現為溫度均勻性控制需求提升，即分區溫控溫區數量逐漸提高。2000年前后，分區溫控溫區數量一般為2區，2000年至2005年期間，分區溫控溫區數量一般為4區，而在現階段，已有超過100溫區的靜電卡盤產品被研發生產并投入實際應用。

靜電吸盤（ESC）行業的發展與半導體設備配套需求密切相關。近年來，隨著國家加大半導體領域的投入，我國半導體設備采購額逐年增加，推動了包括靜電吸盤（ESC）在內的核心部件的采購量增長。此外，隨著中國大陸晶圓產能的建設和擴產，中國成為全球晶圓產能增長的重心，帶動國產半導體設備的需求增長，為國產靜電吸盤（ESC）的發展提供了良好的機遇。

而從市場競爭格局來看，全球靜電吸盤呈高度壟斷格局，主要被日本企業主導，即使是全球設備龍頭如應材、Lam、TEL等企業，同樣需要從日本企業采購大量靜電吸盤滿足全新設備及備件需求。全球半導體晶圓靜電吸盤的主要供應商包括SHINKO（新光電氣）、TOTO、NGK、京瓷等。

據QY Research數據，2017-2021年全球靜電卡盤市場銷售額從15.5億美元增長至17.1億美元CAGR2.5%。QYResearch預計2022-2028年全球靜電卡盤市場銷售額將由17.9億美元增長至24.1億美元，CAGR為5.1%。

靜電卡盤屬于半導體設備中耗材，目前靜電吸盤僅能通過向設備原廠或日本SHINKO、TOTO、NGK、京瓷等企業采購，疊加美國對中國部分企業的管理限制，難說可能國內各Fab隨時會被列入“實體清單”，以及近期日本對華新增的尖端半導體生產設備出口管制政令，靜電吸盤的國產化已經迫在眉睫。

我國靜電卡盤行業發展時間較短，尚處于起步階段，但也有不少企業實現階段性成果，如華卓精科、海拓創新、君原電子、珂瑪材料等。但這遠遠不夠，距離國外先進水平還有一定的差距。而靜電吸盤的研發及生產除了如結構設計、加工精度、顆粒物控制等幾點外，還需要注意以下幾個難點：

粉體開發

目前行業內均以氮化鋁陶瓷作為靜電卡盤的最優制造材料，氮化鋁原材料需要從粉體燒制成圓盤樣式，再進行后加工。但粉體便成了難倒各路研發企業的第一道難關，高純度的氮化鋁粉體的制備仍然有較多困難。

燒結工藝

據了解，日本NGK在燒結過程中，可以將粉體燒結過程中的收縮率控制在10%左右，而國內絕大部分廠家燒結的收縮率大于等于20%，遠高于國際一流水平。

加工工藝

由于靜電吸盤一般是一次燒結成型的，后續可以進行表面處理等加工，但主體結構無法再調整。因此對于需要加熱和控溫的靜電吸盤，怎樣在燒結過程中將電極和吸盤主體燒制在一起，以及燒制過程中不會產生其他雜質和殘留，同時保證表面的平整度。

靜電卡盤是一個需要投入大量人力物力去研發和攻克的半導體核心零部件，非一日之功。2024年4月25日，中國粉體網將在江蘇蘇州舉辦“第三屆半導體行業用陶瓷材料技術研討會暨第三代半導體SiC晶體生長技術交流會”，屆時，清華大學潘偉教授將帶來題為《靜電卡盤—半導體設備關鍵陶瓷零部件原理、結構與性能》的報告，講述半導體設備關鍵陶瓷零部件靜電卡盤的發展之路。
