摘要
多孔陶瓷是一種新型陶瓷材料，它不僅具有傳統陶瓷耐高溫、耐腐蝕、穩定性高等優點，而且因其具有大量的氣孔，比表面積大，密度低，可調的孔徑分布等特點，已被廣泛使用在航空航天、環境保護、食物加工、生物醫學等領域。本文總結了常見的多孔陶瓷材料的制備方法、成型技術；多孔陶瓷的分類及應用，并對現階段多孔陶瓷發展進行闡述。
關鍵詞：多孔陶瓷；制備方法；成型技術；應用發展
多孔陶瓷簡介
多孔陶瓷又稱為微孔陶瓷、泡沫陶瓷，最初發展于20世紀70年代，它是一種內部含有大量不同尺寸和形態孔洞的無機材料，由各種顆粒料和結合劑組成的坯料、經過成型、燒結等多種復雜的工藝制得的。早期的多孔陶瓷材料是以SiC和SiO2等為主要原料，多孔陶瓷具有高的孔隙率，高達95%，可以靈活控制孔隙的分布[1]。
多孔陶瓷的孔徑結構參數，比如空隙大小、形狀、分布和連通性等，都對多孔陶瓷材料功能有重要的影響，其中孔徑大小是影響多孔陶瓷性能和應用的重要參數。按照孔徑大小可以將其分為三種：（1）微孔陶瓷是孔徑＜2nm的多孔陶瓷；（2）介孔陶瓷是孔徑在2nm-50nm之間的多孔陶瓷；（3）宏孔陶瓷是孔徑＞50nm的多孔陶瓷[2]。
整體來看多孔陶瓷最顯著的特征就在于氣孔非常多，均勻可控。常見的蜂窩陶瓷、泡沫陶瓷和粒狀陶瓷燒結體則是按照孔的形狀以及成孔方法進行分類。除此之外，按照所用材質不同，可分為硅酸鹽材質、鋁硅鹽材質、剛玉材質、碳化硅材質、氧化鋯材質等。
多孔陶瓷的制備工藝
2.1 多孔陶瓷的造孔方法
多孔陶瓷顯著特點就是多孔，而孔的形態多種多樣，豐富的造孔技術也造就了形態各異、功能針對性更強的多孔形貌，以下將對幾種常見的造孔方法及其特點進行簡要闡述。
2.1.1 添加造孔劑
造孔劑的作用就是成孔，在制備陶瓷漿料時加入一定量的造孔劑，坯體脫脂過程中造孔劑受熱分解成為氣體，其原來占有的空間就成為了孔隙，因為孔隙形狀和大小由造孔劑直接決定，通常通過調節造孔劑的粒徑、顆粒形狀、添加量就能控制多孔陶瓷的顯微結構。該方法工藝簡單，通過調節氣孔大小、形狀，能得到孔隙率高達70-90%的多孔陶瓷[3]，缺點是難以人為控制氣孔分布，導致均勻性較差。
2.1.2 有機泡沫浸漬法
有機泡沫浸漬法憑借有機泡沫體所具有的開孔三維網狀骨架的特殊結構，將制備好的漿料均勻的涂覆在有機泡沫網狀體上，干燥后燒掉有機泡沫體就獲得一種網眼多孔陶瓷。此種方法可制得具有孔隙率高、強度高、密度低的多孔陶瓷，缺點是難以制備小孔徑閉孔陶瓷并且孔的形狀受模板的限制。
2.1.3 凝膠-溶膠法
凝膠-溶膠法主要用來制備孔徑小于100nm的三維網狀結構的微孔陶瓷材料，特別是微孔陶瓷膜，如α-Al2O3、TiO2、SiO2、ZrO2等。這種方法是利用溶膠在凝膠化的過程中，膠體離子間相互聯接形成了空間網狀結構，使得網狀孔隙中充滿溶液，這些溶液會在燒成過程中逐漸蒸發掉，留下許多小孔，這些小孔的孔徑大多為納米級，形成了微孔陶瓷材料。顯而易見，凝膠-溶膠法可以制備出孔徑在納米級、氣孔分布均勻的多孔陶瓷薄膜，其最大的優勢在于可以得到多種組成的復合膜，因此，這個方法也正成為無機分離膜制備領域工藝中最活躍的研究領域。
2.1.4 化學發泡法
發泡法的原理與添加造孔劑法相似，添加發泡劑后在高溫下發生反應成為氣體，占據一定的空間，從而在干燥后的坯體中形成孔隙，相比于有機泡沫浸漬法，發泡法可以制備出小孔徑的閉口氣孔，通過控制發泡劑的用量和發泡時間等因素，可以得到所需孔徑尺寸的多孔陶瓷。常用的發泡劑有碳化鈣、氫氧化鈣、雙氧水等。發泡法工藝較為簡單、成本也很低，但是氣體的產生不能精確控制，孔徑大小不均勻，氣孔密度無法控制。
2.1.5 冷凍干燥法
冷凍干燥就是一種將陶瓷漿料冷凍，然后再通過降壓使溶劑從固相直接升華成氣相，從而獲得多孔結構的方法。此方法孔的結構、方向與漿料中水的結冰性密切相關，通過控制冷源可以得到延伸不同方向的孔結構，該方法在獲得各向異性的孔結構上具有獨到的優勢。冷凍干燥法以水為造孔劑，引入的添加劑較少，對環境不會造成任何污染，材料的孔隙率可以通過改變漿料的固含量進行調整[4,5]，是一種綠色環保的工藝，可用于高定向、高氣孔率多孔材料的制備。
2.1.6 顆粒堆積法
顆粒堆積法是利用微細粒徑粉體易于燒結，在燒結過程中加入的助溶劑和粘接劑，高溫燒結的情況下能形成液相的特點，使得骨料顆粒連接起來制備多孔陶瓷。其孔隙結構可以通過燒結的升溫速率來控制，工藝簡單，坯體強度高。但是此方法對制備原料要求極高，成本控制較難，氣孔率也不高。顆粒堆積法是制備SiC多孔陶瓷最為簡單直接的方法之一[6]。
2.2 多孔陶瓷的成型工藝
多孔陶瓷制備工藝很大一部分可以借鑒傳統建筑陶瓷、日用陶瓷、功能陶瓷的生產工藝，如成型方法就有建筑陶瓷的干壓成型法、衛生陶瓷的注漿成型法、陶板或石墨電極的擠出成型法以及功能陶瓷中電子陶瓷的流延成型法、壓延成型法等。除此之外還有一些新型成型技術，如凝膠注模成型、3D打印技術。
2.2.1 注漿成型
將配置好的漿料注入多孔石膏模型內，由于石膏磨具具有強吸水性，導致漿料不斷失水并收縮，水份吸走后便獲得陶瓷生坯。其工藝特點就是可制備形狀復雜的器件，而且坯體的結構均勻。
2.2.2 流延成型
流延成型是把陶瓷漿料從料斗流到傳送帶上，通過基帶與刮刀的相對運動形成膜坯，將膜坯干燥后形成具有一定強度的坯片，最后經過燒結得到多孔陶瓷。該工藝特點的優勢在于：產品尺寸精度高、可進行機械加工，在制備復雜陶瓷部件上明顯優于其他成型工藝。
2.2.3 擠出成型
擠出成型法主要的操作流程是將粉體骨料和添加劑進行混合，經過煉泥和陳化，將所制得混合料放入真空擠出機，在一定的壓力下擠出具有特定形狀的支撐骨架[7]。其是制備多通道陶瓷支撐體最簡便且低成本的工藝，但是由于擠出過程較為復雜，容易受到多方面的因素影響。目前，我國已經研制并且投入使用的蜂窩狀陶瓷擠出成型的模具為400孔/m，與其他工藝相比，擠出成型法特點是氣孔分布均勻且間壁較厚。
2.2.4 凝膠注模成型
凝膠注模成型工藝是結合了傳統注漿成型工藝和有機化學反應。制備陶瓷漿料時加入有機單體、交聯劑、引發劑、催化劑等，再把料漿注入模具內，通過有機單體發生聚合反應，在內部形成三維網絡后再固化形成坯體[8]。與其他多孔陶瓷成型工藝相比，因其所用的陶瓷漿料具有很好的穩定性和分散性，造就了用凝膠注模成型的坯體具有一定的強度，可在燒結之前進行一些機械加工，這樣既縮短了生產周期又節約了成本。
2.2.5 3D打印成型工藝

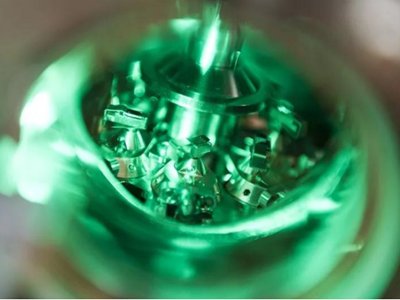

3D打印技術通過逐層疊加方式來實現零件的成型，可實現任意復雜結構零件的低成本快速制造，適合生產等截面制品的低成本工藝。在陶瓷3D打印技術中，光固化技術具有較高的成型精度，是目前多孔陶瓷材料精密構筑使用最廣泛的3D打印技術之一[9]。
陳張偉等人[10]在國際上首次提出光固化3D打印具有更優異性能的復雜交叉通孔結構堇青石蜂窩陶瓷，為堇青石蜂窩陶瓷載體開拓了一種新的制造方法。
多孔陶瓷技術應用現狀
3.1 陶瓷工業固廢資源化方面
陶瓷產業固廢資源化生產多孔陶瓷，已經引起陶瓷產業從業人員和環保科研人員的極大關注。韓復興[11]利用陶瓷廢長石粉、廢粘土粉、廢土粉、廢瓷粉、廢釉粉和粉煤灰，并添加少量焦煤粉和硝酸鉀作為發泡劑，硼酸作為助泡劑。采用不銹鋼模具或碳化硅模具裝填法，在輥道窯最高850℃時所生產出的強度高、顯氣孔率高、體積密度低的宏孔多孔陶瓷材料，可以用于墻體隔音、吸聲、保溫和調濕，亦可以用于固液分離。
3.2 廢水處理方面
多孔陶瓷作為一種過濾、分離和提純的新型材料，在工業廢水凈化方面有顯著成效。廣西桂平碧清源環保投資有限公司在平板陶瓷膜污水處理領域應用方面，已有每天處理近10萬t的工程項目在運行。涉及領域包括工業廢水、生活污水、農村城鎮污水以及屠宰廢水等行業。其中賀州市旺高工業區污水處理廠處理規模為2萬t/d。
3.3 隔音吸聲方面
多孔陶瓷作為吸聲材料主要是利用其擴散作用，通過多孔結構對聲波引起的空氣壓力進行分散，從而達到吸音目的。同時，多孔陶瓷優良的耐火性和耐氣候性，可作為隔音降噪材料用于高層建筑、地鐵、隧道等防火要求極高的場所。
3.4 生物醫學材料
多孔陶瓷具有孔結構，方便加載藥物，其耐久性能夠起到長時間的支撐作用[12]，在醫學生物領域有很大的研究價值。其中，氮化硅多孔陶瓷對人體無毒害，在人體骨移植及骨組織搭建方面具有很大的潛力。
3.5 催化劑載體
多孔陶瓷具有良好的吸附能力和活性，是催化劑載體的理想材料，被覆蓋催化劑后，反應流體通過多孔陶瓷孔道后，將大大提高轉換率和利用率，廣泛應用于汽車尾氣凈化。氧化鋁多孔陶瓷具有高氣孔率和較大的比表面積，通常被用作載體來安置催化劑，較常見的是汽車尾氣凈化器。
總結
隨著多孔陶瓷制備工藝技術不斷進步，因其所帶來的巨大社會經濟效益，得到各個領域的高度重視。對此，加速對多孔陶瓷制備工藝的優化及研究，加強氣孔尺寸、分布形狀等方面的可控性，減少企業生產成本，為各大領域的發展提供更多的支持。
參考文獻：
[1]文志強. 淺談多孔陶瓷材料在環境工程中的應用[J]. 門窗,2017,(10):242.
[2]李佳佳,薛龍飛,張富強,劉宜漢,陳錚. 多孔陶瓷的制備與應用[J]. 中國陶瓷工業,2022,29(03):35-43.
[3]孫志強. 多孔氧化物陶瓷的可控燒結制備及性能研究[D].中國科學院大學(中國科學院過程工程研究所),2017.
[4]羅震峰,馮小明,艾桃桃. 基于冰凍干燥法制備高氣孔率氧化鋁多孔陶瓷[J]. 鑄造技術,2013,34(01):18-20.
[5]鄒景良,張躍. 冷凍干燥法工藝條件對多孔氧化鋁陶瓷的影響[J]. 稀有金屬材料與工程,2009,38(S2):161-163.
[6]何江鋒,張海軍,葛勝濤,劉杰,吳文浩,張少偉. SiC多孔陶瓷制備方法研究進展[J]. 耐火材料,2020,54(02):163-171.
[7]孟凡朋,樊震坤,張健,張超. 擠出法制備陶瓷膜支撐體工藝過程及影響因素研究進展[J]. 山東陶瓷,2017,40(01):3-8.
[8]劉杰. 基于3D打印模具和注凝成型的多孔陶瓷制備工藝研究[D].江南大學,2021
[9]陳張偉. 多孔陶瓷的增材制造及構性表征與關系研究[J]. 現代技術陶瓷,2021,42(Z1):43-63.
[10]陳張偉. 多孔陶瓷的增材制造及構性表征與關系研究[J]. 現代技術陶瓷,2021,42(Z1):43-63.
[11]韓復興. 陶瓷廠廢料生產多孔陶瓷的研究[J]. 陶瓷研究,2002,(01):24-26+31.
[12]余文,孟昊業,孫遜,孫百川,陳鵬,劉雪劍,張凱紅,陶笙,彭江,盧世璧. 3D打印生物陶瓷在骨組織工程中的研究現狀[J]. 中國矯形外科雜志,2018,26(14):1306-1310
