中國粉體網(wǎng)訊

高熵合金的誕生與核心特性

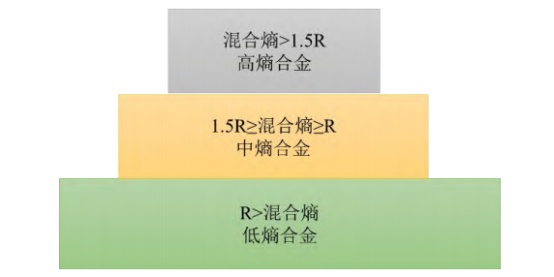

高熵合金（High-entropy alloys, HEAs）是21世紀材料科學(xué)領(lǐng)域的重大突破，其定義為由5種及以上金屬元素以等原子比或近等原子比組成的多主元合金系統(tǒng)。與傳統(tǒng)合金以單一元素為主的設(shè)計理念不同（如鋼鐵以鐵為基體），這種"去中心化"的合金設(shè)計策略通過極高的混合熵（通常≥1.5R，R為氣體常數(shù)）抑制金屬間化合物的形成，轉(zhuǎn)而形成簡單的固溶體結(jié)構(gòu)（BCC、FCC或HCP）。這種顛覆性設(shè)計源自中國臺灣學(xué)者葉均蔚團隊2004年的開創(chuàng)性研究，他們發(fā)現(xiàn)多元素混合時高熵效應(yīng)可穩(wěn)定固溶體相，由此開啟了"合金設(shè)計新時代"。

高熵合金材料的四大核心效應(yīng)：

1. 高熵效應(yīng)：當(dāng)元素數(shù)≥5時，混合熵超過傳統(tǒng)合金的1.61倍，有效抑制相分離。如CoCrFeNiMn合金的混合熵達1.61R，遠超不銹鋼的0.69R。

2. 晶格畸變：多元素原子尺寸差異引發(fā)晶格畸變，賦予材料超高強度和電阻率。例如AlCoCrFeNi合金的硬度可達HV 800，是316L不銹鋼的3倍。

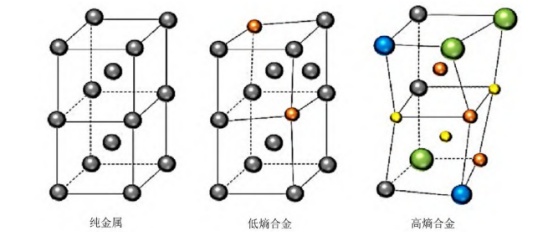

純金屬、低熵合金與高熵合金晶格結(jié)構(gòu)對比

3. 遲滯擴散：多組元協(xié)同作用使原子擴散激活能提升30%-50%，顯著提高高溫穩(wěn)定性。VNbMoTaW合金在1600℃仍保持400MPa屈服強度。

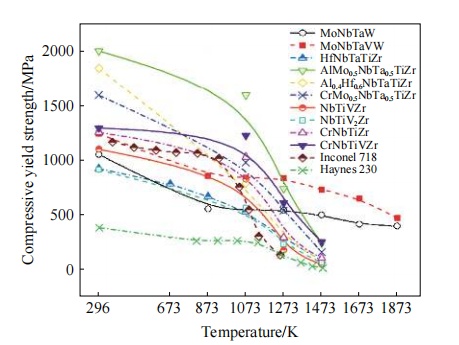

高熵合金與傳統(tǒng)高溫合金的壓縮屈服強度與溫度的關(guān)系

4. "雞尾酒"效應(yīng)：多元素協(xié)同產(chǎn)生超疊加性能，如FeCoCrNiAl合金兼具18%延伸率和1.2GPa抗拉強度，突破傳統(tǒng)合金"強度-塑性"倒置困境。

高熵合金的制備方法

高熵合金的制備技術(shù)是決定其微觀結(jié)構(gòu)與性能的核心環(huán)節(jié)，近年來隨著材料加工技術(shù)的進步，其制備方法已形成固態(tài)、液態(tài)、氣態(tài)三大類別的多元化體系，并逐步向智能化、精密化方向發(fā)展。

1. 真空電弧熔煉

作為高熵合金制備的經(jīng)典方法，真空電弧熔煉通過電極放電產(chǎn)生高溫（可達3000℃以上），使難熔金屬（如W、Ta、Nb等）在惰性氣氛中熔融混合。此方法尤其適用于制備高熔點（>2000℃）的難熔高熵合金，例如Senkov團隊制備的WMoNbTaV合金在1600℃下仍保持400MPa以上的壓縮屈服強度。但該方法存在元素偏析風(fēng)險，需通過反復(fù)熔煉（通常5-6次）提升成分均勻性。

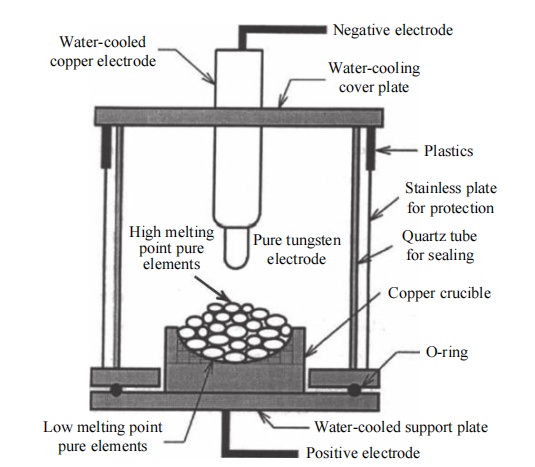

電弧爐熔煉原理

2. 感應(yīng)熔煉與激光熔覆

感應(yīng)熔煉利用電磁渦流效應(yīng)實現(xiàn)金屬熔化，相較于電弧熔煉具有更低的氧化風(fēng)險，特別適合制備Al、Ti等活性元素含量較高的合金。北京科技大學(xué)團隊采用該技術(shù)制備的AlCoCrFeNi合金，其成分均勻性優(yōu)于電弧熔煉產(chǎn)品。激光熔覆技術(shù)則通過高能激光束（功率密度達10⁴-10⁶ W/cm²）實現(xiàn)粉末與基體的快速熔凝，可制備梯度化高熵合金涂層。

3. 粉末冶金法

該技術(shù)包含機械合金化與燒結(jié)兩大核心環(huán)節(jié)。高能球磨過程中，金屬粉末在碰撞能量（通常>10 J/g）作用下發(fā)生冷焊-破碎循環(huán)，形成納米級（<100nm）復(fù)合粉末。郭文晶團隊通過機械合金化結(jié)合放電等離子燒結(jié)制備的NbMoTaWV合金，晶粒尺寸僅為傳統(tǒng)熔煉法的1/50，硬度提升至HV 1500。但該工藝存在粉末污染（氧含量<200ppm需嚴格控制）和團聚難題，目前佛山市鋮豐材料公司已實現(xiàn)WMoTaNbV等球形粉末的工業(yè)化生產(chǎn)，氧含量控制在0.05%以下。

4. 增材制造技術(shù)

選擇性激光熔化（SLM）和電子束熔化（EBM）等3D打印技術(shù)，通過分層堆積（層厚20-100μm）和超快冷卻（10³-10⁶ K/s）制備復(fù)雜結(jié)構(gòu)件。西北工業(yè)大學(xué)采用SLM技術(shù)制備的AlCoCrFeNi合金，冷卻速率達1000℃/s時形成納米析出相，抗拉強度較鑄態(tài)提升85%。該技術(shù)還可實現(xiàn)多材料一體化打印，如梯度高熵合金構(gòu)件在航空航天領(lǐng)域已進入工程驗證階段。

5. 磁控濺射法

在真空腔室（壓力<10^-3 Pa）中，利用氬離子轟擊靶材（濺射速率約1-10 nm/s）沉積納米薄膜。張勇教授團隊開發(fā)的NbTiAlSiW_xN_y薄膜厚度可控在0.1-5μm，顯微硬度達40 GPa，摩擦系數(shù)低至0.15，已成功應(yīng)用于航空發(fā)動機葉片防護。該技術(shù)雖成本較高，但能實現(xiàn)原子級成分調(diào)控，在微電子器件領(lǐng)域潛力巨大。

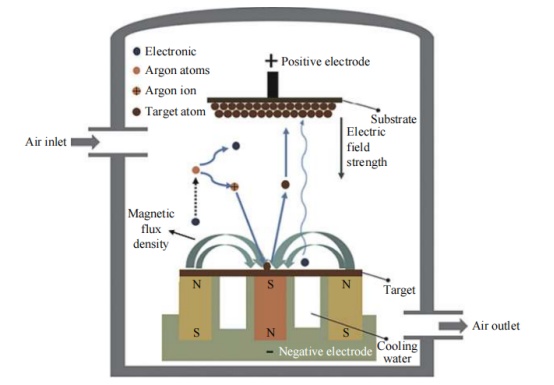

磁控濺射原理圖

6. 分子束外延（MBE）

在超高真空（<10^-8 Pa）環(huán)境下，通過精確控制原子束流（精度達0.01ML/s）實現(xiàn)單原子層沉積。美國勞倫斯實驗室利用MBE制備的FeCoNiCrMn高熵合金超晶格薄膜，界面粗糙度<0.3nm，展現(xiàn)出反常霍爾效應(yīng)增強現(xiàn)象，為新型自旋電子器件開發(fā)提供可能。

高熵合金的性能優(yōu)勢與突破性應(yīng)用

1. 極端環(huán)境材料

在航空航天領(lǐng)域，NiCoCrAlY高熵涂層使渦輪葉片耐溫能力提升200℃，美國NASA已將其用于新一代發(fā)動機熱端部件。我國研發(fā)的TiZrHfNbTa輕質(zhì)合金（密度6g/cm³）兼具1800MPa屈服強度和8%延伸率，成為空天飛行器結(jié)構(gòu)件的理想選擇。

2. 生物醫(yī)用突破

Ti-Zr-Nb-Ta-Mo系合金通過ISO 10993生物相容性認證，其楊氏模量（93GPa）與骨組織完美匹配，配合99.9%的抗菌率，已成功應(yīng)用于3D打印定制化骨植入體。CoFeCrCuNi抗菌合金的耐腐蝕電流密度（3.66×10^-9 A/cm²）較316L不銹鋼降低2個數(shù)量級。

3. 能源領(lǐng)域

在核工業(yè)領(lǐng)域，CrCoFeMnNi合金經(jīng)氦離子輻照后硬化率僅為傳統(tǒng)鋼的1/5，美國洛斯阿拉莫斯實驗室已將其用于第四代核反應(yīng)堆壓力容器。催化領(lǐng)域，F(xiàn)eCoNiCuPd高熵納米顆粒使電解水制氫過電位降低至32mV，效率提升40%。

4. 智能制造賦能

通過激光選區(qū)熔化（SLM）技術(shù)制備的AlCoCrFeNi合金，借助1000℃/s的超高冷卻速率獲得納米級析出相，強度較鑄態(tài)提升85%。西北工業(yè)大學(xué)開發(fā)的共晶高熵合金通過選區(qū)激光熔化實現(xiàn)50μm級精細結(jié)構(gòu)，成功應(yīng)用于精密模具制造。

結(jié)語

高熵合金通過多元素協(xié)同效應(yīng)，實現(xiàn)了傳統(tǒng)材料難以企及的性能突破，正推動航空航天、生物醫(yī)療、新能源等領(lǐng)域的革新。隨著制備技術(shù)（如增材制造、高通量合成）和設(shè)計理論（如機器學(xué)習(xí)模型）的進步，其應(yīng)用潛力將進一步釋放，這種"超級合金"有望在2030年前形成千億級市場規(guī)模，成為高端制造升級的核心驅(qū)動力。

參考來源：

宗樂，等：難熔高熵合金：制備方法與性能綜述

邢秋瑋，夏松欽，張新房，等：應(yīng)用于航天材料的高熵合金研究進展

邱翔宇，等：選區(qū)激光熔化制備高熵合金的研究進展

張金鈺，等：3D過渡金屬高熵高溫合金的研究進展

中國粉體網(wǎng)

（中國粉體網(wǎng)編輯整理/留白）

注：圖片非商業(yè)用途，存在侵權(quán)請告知刪除！
